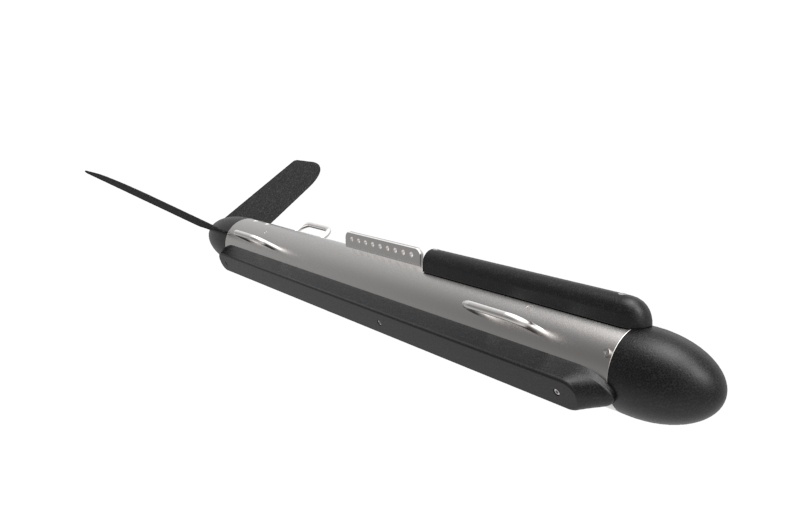

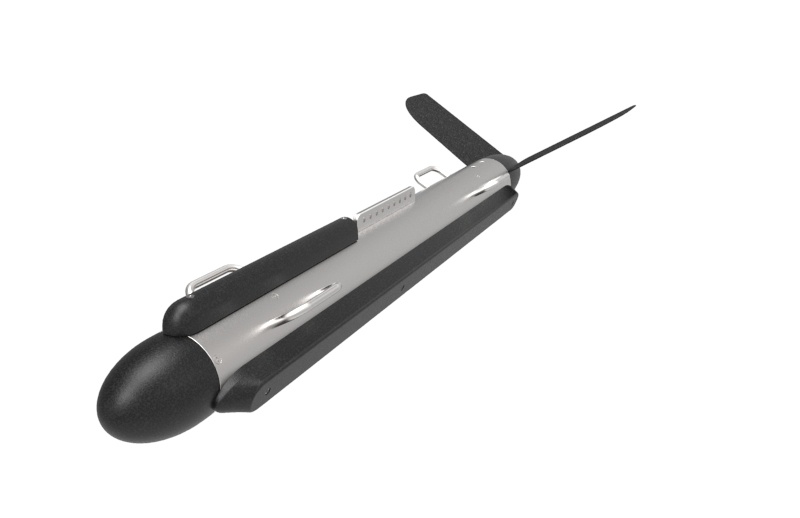

1.  TS-W-60高分辨雙頻側掃聲納系統簡介

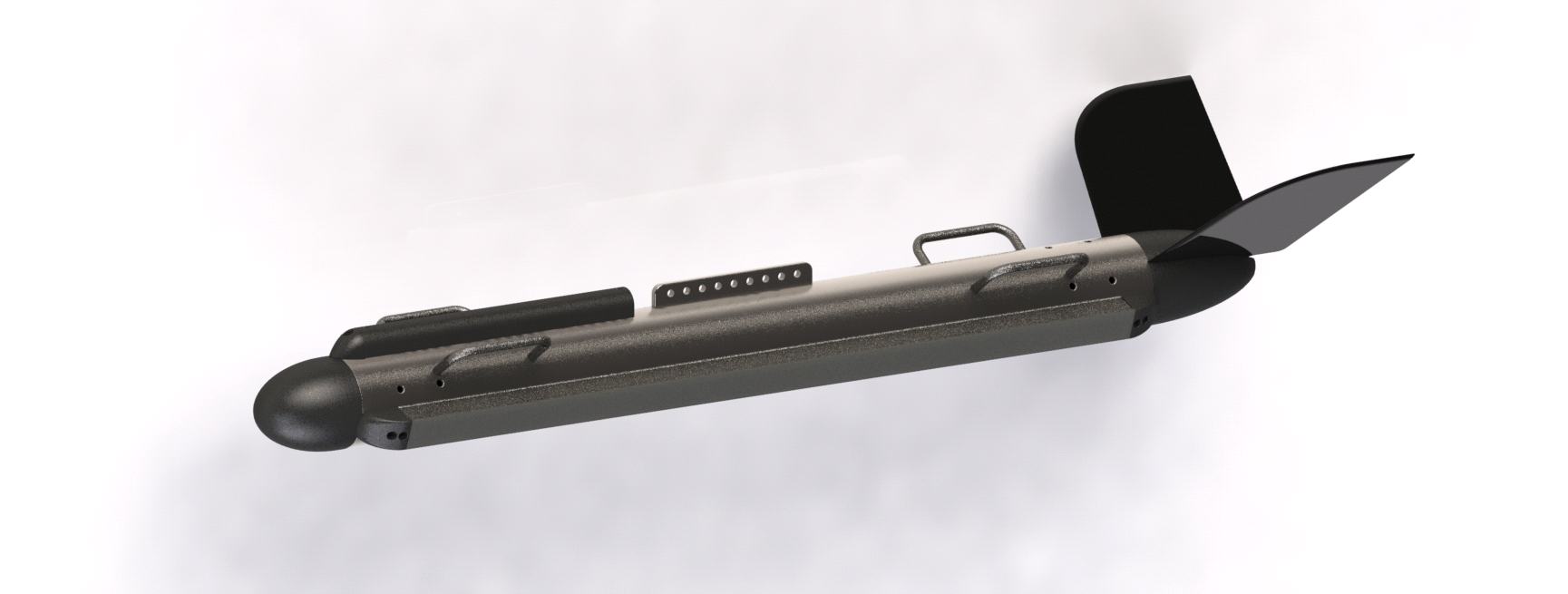

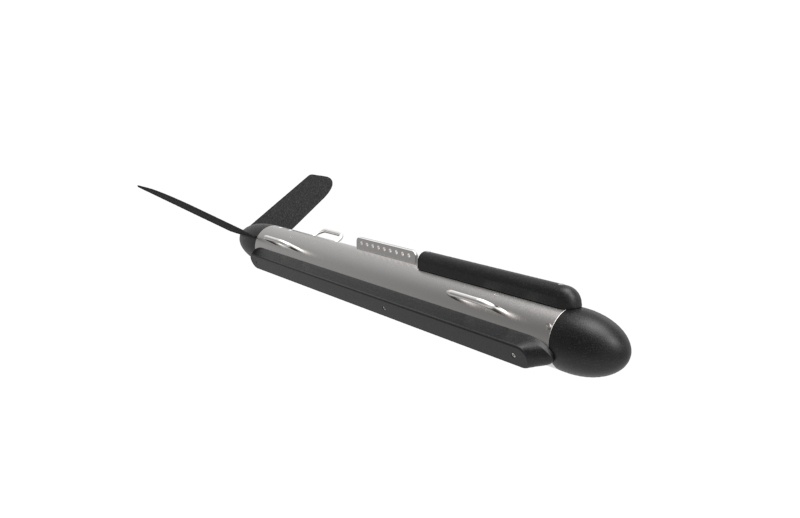

TS-W-60是高分辨雙頻側掃聲納系統, 該側掃聲納系統可同時發射300kHz和600kHz兩個頻率的CW或Chirp信號，既保證了大的掃測寬度，同時又確保能夠生成高清晰度的聲納圖像。

TS-W-60內置姿態儀，可高精度測量水下拖魚的航向、橫搖、俯仰等信息，為數據處理提供實時的姿態修正。該側掃聲納系統可廣泛應用于水下危險物搜索、礁石等礙航物調查、水下遺失物體調查、水下考古調查、水下管線路由調查、水下結構物檢測等領域。

2.產品優勢特性

• 可變孔徑技術 確保大景深成像

       突破變孔徑變焦匹配技術，提高圖像景深，使得遠景、近景圖像均同時高清可見。

• 復合脈沖技術 解決高航速掃測

      實現復合脈沖技術，使得單次測量完成多條帶成像，徹底解決高航速下精細掃側難題。

• 圖像均衡技術 呈現高清晰地貌

  創新性的采用硬件(高分辨率模數轉換)和軟件(實時對比度調整)相結合的圖像均衡處理技術，完整呈現高清地貌。

• 多種傳感器深度融合 功能豐富

      全系列側掃聲納系統，將高精度電子羅盤、姿態傳感器、壓力傳感器和測深聲納全部高度集成深度融合，令功能更加豐富。

• 軟件完善 滿足多種領域應用

      采用全中文操作軟件，包括聲納參數調節、多屏幕圖像實時顯示、局部圖像隨意放大等，功能豐富，既符合工程測量又滿足專業應用。

3.性能指標：

★工作頻率：300kHz，600kHz雙頻同時工作

★最大斜距：230m @300kHz ，低頻不低于230m

       ★120m @600kHz，高頻不低于120m

★水平波束寬度：0.28°@300kHz

       ★0.26°@600kHz

★垂直波束寬度：不低于50°

縱向分辨率：低頻150m處不高于1.3m

       低頻100m處不高于0.45m

橫向分辨率：低頻不低于2.5cm

       低頻不低于1.25cm

信號形式：CW/Chirp

工作水深：200m

輔助傳感器：橫搖、縱搖、航向、壓力傳感器（標配）

★特殊功能：軟硬件結合圖像均衡（標配）/可變孔徑（標配）

★尺寸： 長度不超過1.3米 ，直徑 100mm

★可提供的證明材料：

中科院聲學所測試報告

用戶使用證明

4. 應用案例

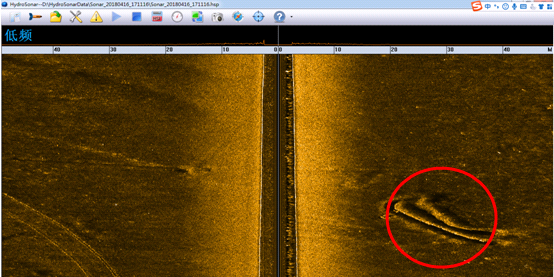

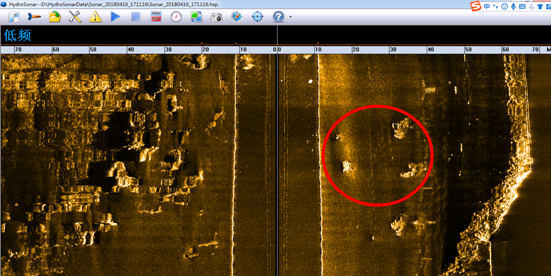

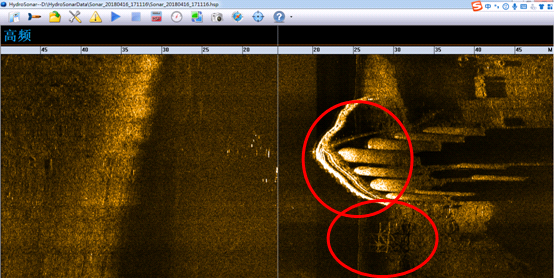

4.1福州嶼頭島水下考古搜查成像

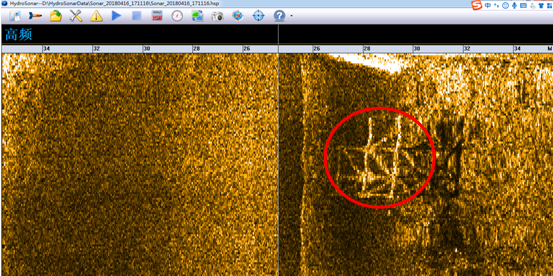

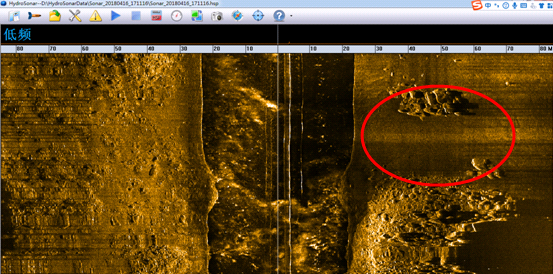

4.2寧波大榭島橋梁施工遺失桁架搜尋

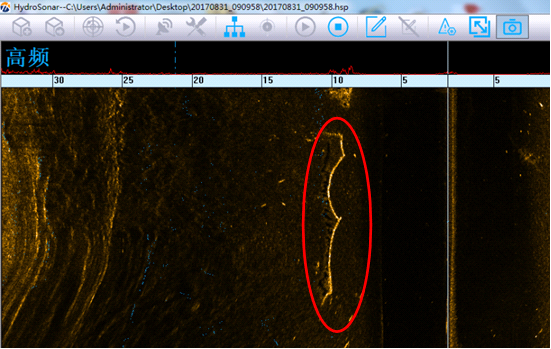

4.3水下管線，可以清晰的看見下方支架。

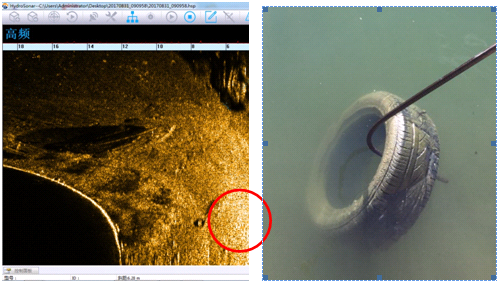

4.4汽車輪胎（水雷形狀目標）測深聲納圖像。

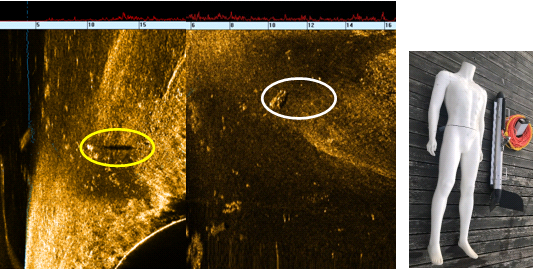

4.5水中人形目標（水下蛙人、潛水員等）側掃聲納圖像。

其中黃色圓圈和白色圓圈中分別為站立姿態和平躺姿態的假人。

4.6水底小型沉船的側掃聲納圖像。

其中，藍色箭頭指向藍色線條為自動檢測的水底線，三艘沉船，分別對應實物如下，小船約為3米長，大船約為5米長。
